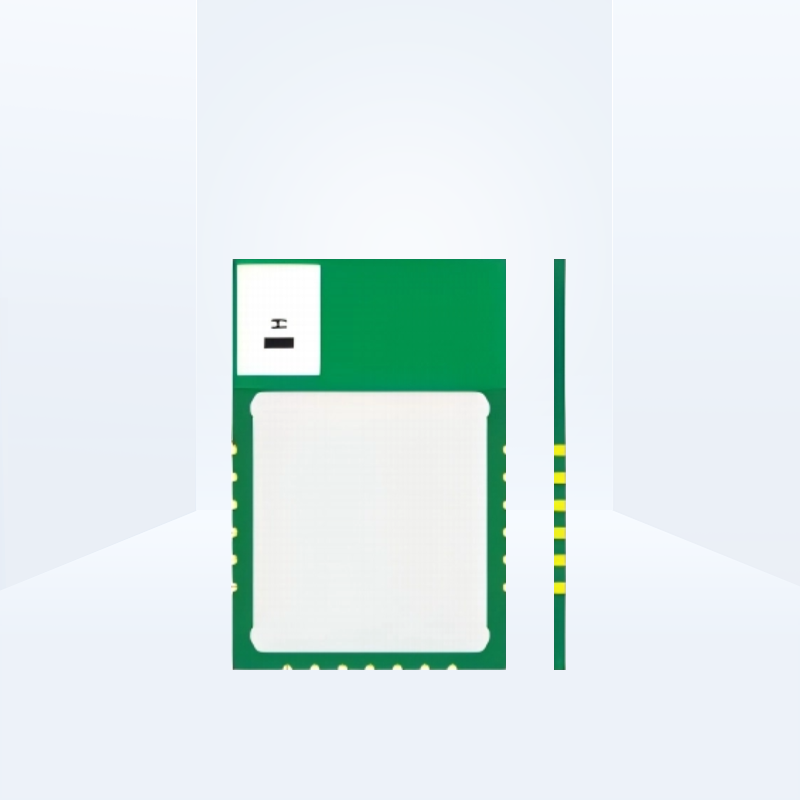

Eforthink UWB Dongle - Modil Etikèt Estasyon Baz pou Detèminasyon ak Pozisyonman UWB
Avantaj
Karakteristik
Paramèt
Aplikasyon
Avantaj teknik prensipal yo
●Kalite otomobil
●Devlope ak pwodui endepandamman
● Konsantre sou teknoloji deteksyon pozisyon presi
●Bay sèvis sipò teknik pwofesyonèl
● Pwotokòl ki sipòte yo: FiRa, CCC
●Gwoup frekans ki sipòte: 5/9 (6.0G ~ 8.5G)
Karakteristik pwodwi yo
-

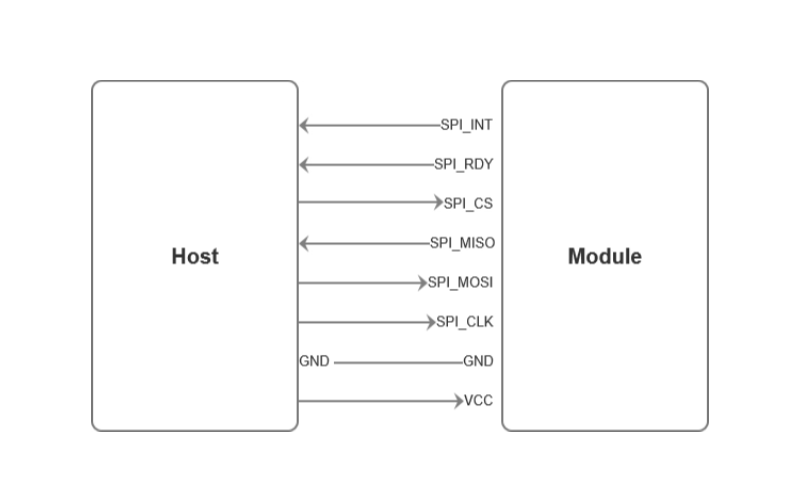

- Deskripsyon Topoloji Koneksyon Modil 6 - fil SPI ak lame
Dyagram Tan pou Kòmandman Voye (CMD) nan Modil la
Yo ta dwe swiv lòd sa a:
● Lame a mete SS nan eta aktif.
● Lame a ta dwe verifye si gen yon demann INT pandan peryòd sa a.
● Si gen yon demann INT pandan peryòd sa a, lame a ta dwe ranvwaye voye kòmand lan epi resevwa yon notifikasyon nan men modil la.
● Modil la prepare periferik SPI a pou operasyon ki vin apre yo.
● Modil la aktive RDY pou notifye lame a ke transmisyon done yo ka kòmanse.
● Apre transmisyon done yo fini, lame a dezaktive SS la.
● Modil la ap tann pou SS dezaktive.
● Modil la sispann resevwa epi li dezaktive RDY.
Dyagram Tan Modil k ap Voye Repons (RSP) ak Notifikasyon (NTF) bay Lame a
Yo ta dwe swiv lòd sa a:
● Modil la prepare SPI epi li pouse INT nan eta aktif.
● Lame a deklanche lè INT aktive.
● Modil la ap tann pou SS aktive.
● Lame a mete SS nan eta aktif epi li fè transmisyon SPI.
● Pou detèmine longè repons lan, lame a ka premye resevwa kat premye okte yo, ki gen ladan enfòmasyon sou header UCI a ak longè a.
● Lè sa a, lame a ka li okte ki rete yo.
● Lame a pa dwe revoke SS ant de transmisyon SPI.
● Oswa, lame a ka transmèt longè maksimòm pake UCI a.
● Yon fwa liy SS la aktive, modil la pran done yo kòm transmisyon SPI ki vin apre yo epi li inyore done k ap rantre yo.
● Lè transmisyon done a fini, liy INT lan dezaktive.
● Lame a ta dwe tann jiskaske liy INT lan dezaktive anvan li lage liy SS la pou evite yon kondisyon kous.
Paramèt pwodwi yo
| Gwosè modil | 72.0x20.0x1.0mm |
| Entèfas ekipman pou pouvwa | USB |
| Vòltaj k ap travay | 4.5 - 5.5V |
| Kouran k ap travay | ≤150mA |
| Pozisyonman estanda san fil | Nòm IEEE 802.15.4™ - 2015 |
| Pozisyonman sipòte bann frekans | 5/9 (6.0G ~ 8.5G) |
| Metòd pozisyonman | TOF/TDOA |
Senaryo Aplikasyon yo
- Lojistik EntelijanAmelyore efikasite ak pozisyonman presi pou yon jesyon kago ki pi senplifye.
- Endistri EntelijanOfri presizyon nan nivo santimèt pou optimize planifikasyon pwodiksyon otomatik ak sekirite.
